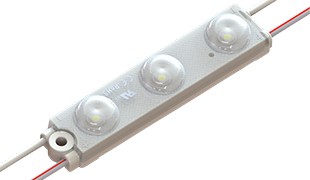

MN BackLight 3LED Lumileds modul s posebno micro lečo
|
Vodoodporni modul MN BackLight 3LED Lumileds White
moč/modul: 1.08W
napetost: 12V
vodoodpornost: IP67
ŠIFRA ARTIKLA: NA0500210
MN BackLight 3LED modul je primeren za uporabo v enostranskih tablah oz. pri izdelavi napisov oz. črk. Vodoodporni modul ima širokokotno lečo s kotom svetilnosti 175° posebne strukture satovja (micro lens), ki svetlobo enakomoreno in zelo učinkovito razprši.
Začasna namestitev je mogoča s pomočjo dvostranskega lepilnega traku, pritrjenega na zadnji strani modula. Za stalno namestitev je priporočljiva uporaba vijakov.
Moduli so primerni za enostransko - backlite osvetlitev, priporočena globina table, napisov oziroma črk je od 60 do 200 mm.
Osvetljujete lahko svetlobne table, svetlobne črke, svetlobne napise itd.
Garancija za MN BackLight 3LED Lumileds modul je 4 leta (garancijski list).
|
MN BackLight 3LED Lumileds modul - tehnične specifikacije
dimenzija (mm) |
74,10 x 16 x 10,98 |
dolžina žice med moduli |
150 mm |
dolžina med moduli |
224 mm |
št. modulov na verigi |
20 |
kot svetilnosti |
175˚ |
barva |
bela, 6500K |
svetilnost/modul |
174 lm |
moč/modul |
1,08 W |
vodoodpornost |
IP67 |
temperatura uporabe (Ta) |
-25°do 60°C |
max. temperatura modula (Tc) |
80°C |
vhodna napetost |
12 V DC |
max. št. modulov vezanih skupaj |
20 |
povprečna življenska doba |
50.000 h |
št. modulov na m² |
cca. 30 modulov |
globina table (skica spodaj, DH) |
60-200 mm |
|
Vezava modulov
Največje število modulov, ki jih lahko vežete v eni zanki, je 20. Verigo modulov se sme rezati tudi na manjše enote, in sicer na vsak modul.
Za pozicioniranje modulov si pomagate s samolepilnim trakom na vsakem modulu. Za fiksno pritrditev modulov je priporočljiva dodatna uporaba silikona. Konec zanke zaključite tako, da bo pravilno izolirana.
Module vedno nameščate na materiale, ki dobro prevajajo temperaturo.
Zaradi nihanja napetosti na omrežju in zunanjih dejavnikov je priporočljivo, da za brezhibno delovanje verige uporabite napajalnik, ki ima vsaj 20% več moči, kot je skupna moč vezanih modulov.
|

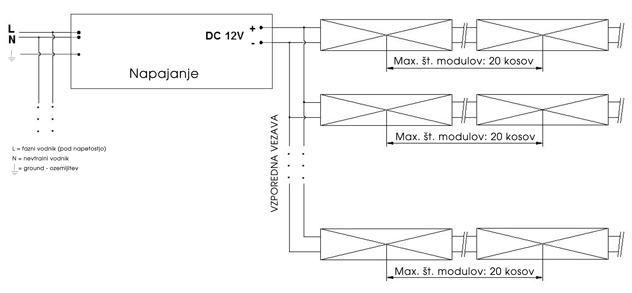

Skica svezave modulov
|
|

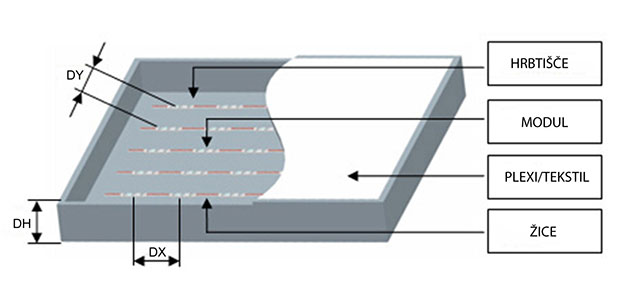

Skica namestitve modulov na hrbtišče enostranske table
|
|

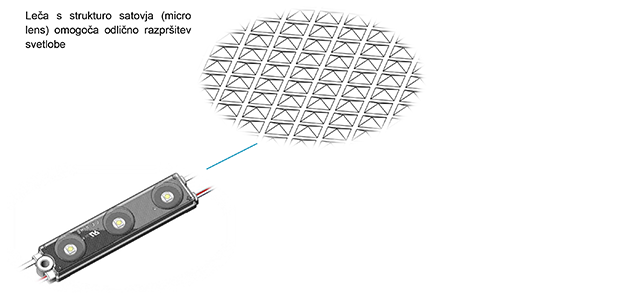

Posebna micro leča, v videzu satovja omogoča odlično razpršitev svetlobe LED modula
|
|

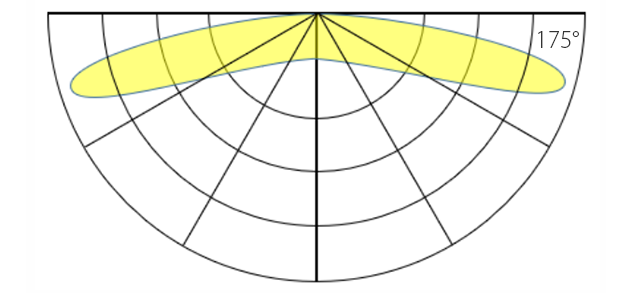

Odlična izdelava modula in po zaslugi posebne micro leče ima modul širok kot svetenja, kar 175°
|
|

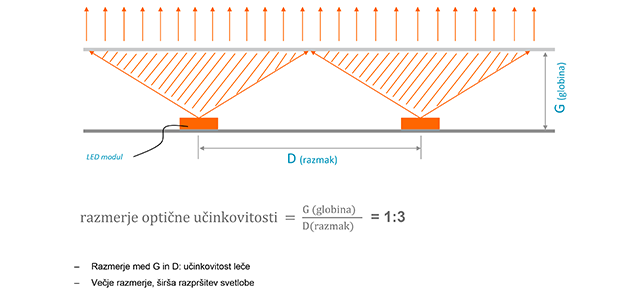

MN Backlight 3LED Lumileds so izredno visoko učinkoviti, tako optično kot energetsko
|
|
