MN BackLight RGBW 3LED Lumileds modul za posebne barvne učinke v svetlobnih tablah
|

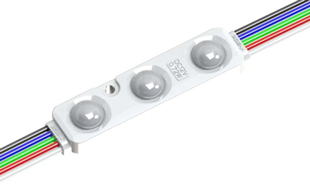

Vodoodporni modul MN BackLight RGBW 3LED
moč/modul: 0.72W
napetost: 12V
vodoodpornost: IP66
ŠIFRA ARTIKLA: NA0600110
MN BackLight RGBW 3LED barvni modul je primeren za uporabo v enostranskih tablah ali pri izdelavi napisov oz. črk, kjer želimo doseči posebne barvne učinke. Vodoodporni modul ima širikokotno lečo s kotom svetilnosti 160°, ki svetlobo lepo in enkamoreno razprši.
Barve lahko reguliramo oziroma spreminjamo s pomočjo kontrolerjev.
Začasna namestitev je mogoča s pomočjo dvostranskega lepilnega traku, pritrjenega na zadnji strani modula. Za stalno namestitev je priporočljiva uporaba vijakov.
Moduli so primerni za enostransko - backlight osvetlitev, priporočena globina table, napisov oziroma črk je od 50 mm do 250mm.
Osvetljujete lahko svetlobne table, svetlobne črke, svetlobne napise itd.
Garancija za MN BackLight RGBW 3LED modul je 4 let. (garancijski list).
|
MN BackLight RGBW 3LED modul - tehnične specifikacije
dimenzija (mm) |
66,6 x 9,5 x 15,4 |
dolžina žice med moduli |
135 mm |
dolžina med moduli |
205 mm |
št. modulov na verigi |
20 |
kot svetilnosti |
160° |
barva |
bela, 6500K |
|
rdeča, 620-625nm |
|
zelena, 520-530nm |
|
modra, 460-470nm |
svetilnost/modul |
49 lm |
|
bela, 20lm |
|
rdeča, 6lm |
|
zelena, 18lm |
|
modra, 5lm |
moč/modul |
0,72 W |
vodoodpornost |
IP66 |
temperatura uporabe (Ta) |
-25°do 55°C |
max. temperatura modula (Tc) |
70°C |
vhodna napetost |
12 V DC |
max. št. modulov vezanih skupaj |
20 |
povprečna življenska doba |
50.000 h |
število modulov na m² |
cca. 50 modulov |
globina table (skica spodaj, DH) |
50-250 mm |
|
Vezava modulov
Največje število modulov, ki jih lahko vežete v eni zanki, je 20. Verigo modulov se sme rezati tudi na manjše enote, in sicer na vsak modul.
Za pozicioniranje modulov si pomagate s samolepilnim trakom na vsakem modulu. Za fiksno pritrditev modulov je priporočljiva dodatna uporaba silikona. Konec zanke zaključite tako, da bo pravilno izolirana.
Module vedno nameščate na materiale, ki dobro prevajajo temperaturo.
Zaradi nihanja napetosti na omrežju in zunanjih dejavnikov je priporočljivo, da za brezhibno delovanje verige uporabite napajalnik, ki ima vsaj 20% več moči, kot je skupna moč vezanih modulov.
|

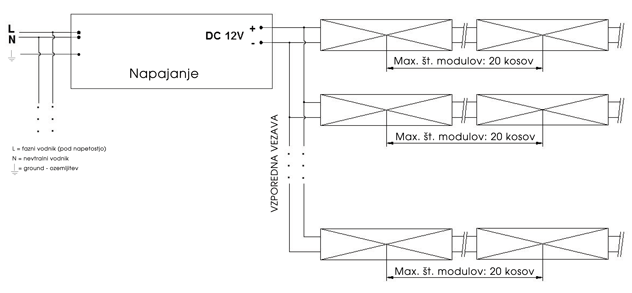

Skica svezave modulov
|
|

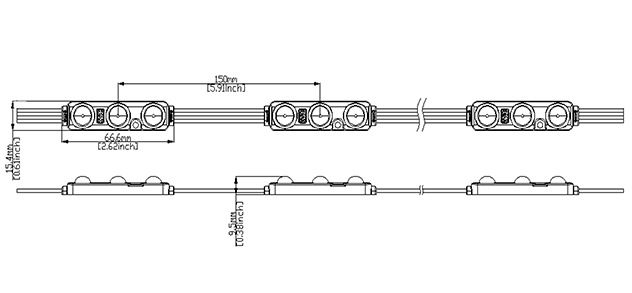

Tehnična skica modula z dimenzijami
|
|

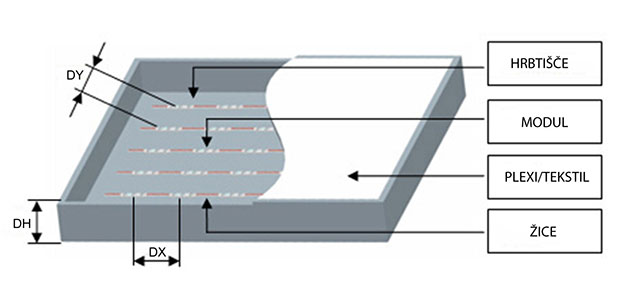

Skica namestitve modulov v enostranske svetlobne table
|
|

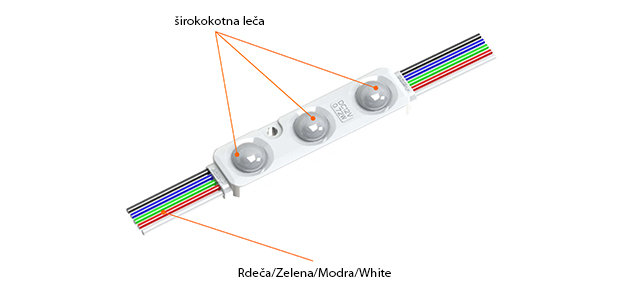

Posebna širokokotna leča visokokvalitetne izdelave, omogoča odlično razpršitev svetlobe.
|
|
