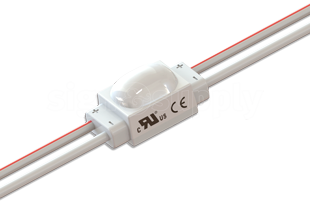

MN Miniled modul s posebno ovalno lečo

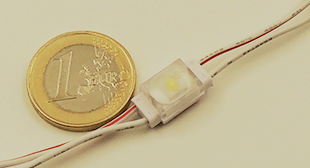

Primerjava velikosti kovanca in MN Miniled modula |
Vodoodporni modul MN Miniled 1LED White
moč/modul: 0.36W
napetost: 12V
vodoodpornost: IP67
ŠIFRA ARTIKLA: NA0205210
MN MiniLed 1LED modul je primeren za uporabo v ožjih profilih, za izdelavo svtelobnih črk. Vodoodporni mini modul ima ovalno lečo s kotom svetilnosti 170° po dolžini in 130° po širini, ki svetlobo učinkovito in enakomerno razprši po profilu. Majhnost modula omogoča fleksibilne namestitve.
Začasna namestitev je mogoča s pomočjo dvostranskega lepilnega traku, pritrjenega na zadnji strani modula. Za stalno namestitev je priporočljiva dodatna uporaba silikona.
Moduli so primerni za enostransko - backlite osvetlitev, priporočena globina napisa, oz. profilov je od 25 do 80 mm.
Osvetljujete lahko svetlobne napise, svetlobne črke oz. svetlobne profile vseh vrst.
Garancija za mini modul MN MiniLed 1LED modul je 4 leta (garancijski list).
|
MN Miniled 1LED modul White - tehnične specifikacije
dimenzija (mm) |
16 x 8,5 x 8 |
dolžina žice med moduli |
35 mm |
dolžina med moduli |
50 mm |
št. modulov na verigi |
100 |
kot svetilnosti |
170˚x 130° |
barva |
bela, 6500K |
svetilnost/modul |
42 lm |
moč/modul |
0,36 W |
vodoodpornost |
IP67 |
temperatura uporabe (Ta) |
-25°do 55°C |
max. temperatura modula (Tc) |
80°C |
vhodna napetost |
12 V DC |
max. št. modulov vezanih skupaj |
100 |
povprečna življenska doba |
50.000 h |
št. modulov na m² |
cca. 60 modulov |
globina table/profila |
25-80 mm |
|
Vezava modulov
Največje število modulov, ki jih lahko vežete v eni zanki, je 100. Verigo modulov se sme rezati tudi na manjše enote, in sicer na vsak modul.
Za pozicioniranje modulov si pomagate s samolepilnim trakom na vsakem modulu. Za fiksno pritrditev modulov je priporočljiva dodatna uporaba silikona. Konec zanke zaključite tako, da bo pravilno izolirana.
Module vedno nameščate na materiale, ki dobro prevajajo temperaturo.
Zaradi nihanja napetosti na omrežju in zunanjih dejavnikov je priporočljivo, da za brezhibno delovanje verige uporabite napajalnik, ki ima vsaj 20% več moči, kot je skupna moč vezanih modulov.
|

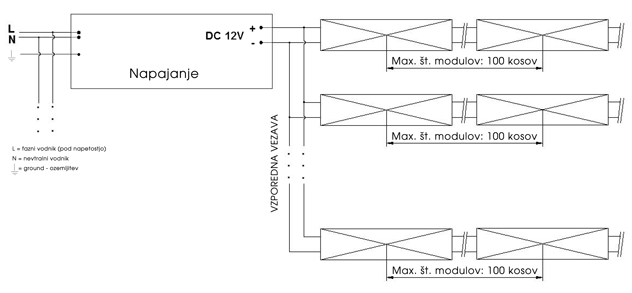

Skica svezave modulov
|
|
Modul Miniled je izredno mahjen, primeren za male in ozke kanale
|
|

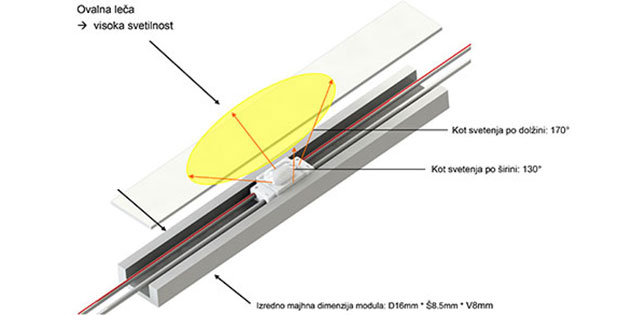

Ovalna leča omogoča odlično svetilnost malega LED modula
|
|

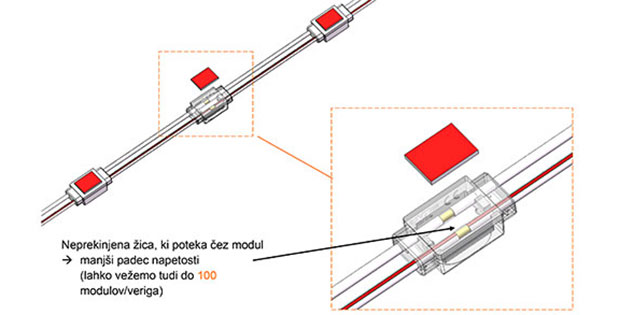

Čez modul poteka neprekinjena žica, kar zmanjša padec napetosti
|
|

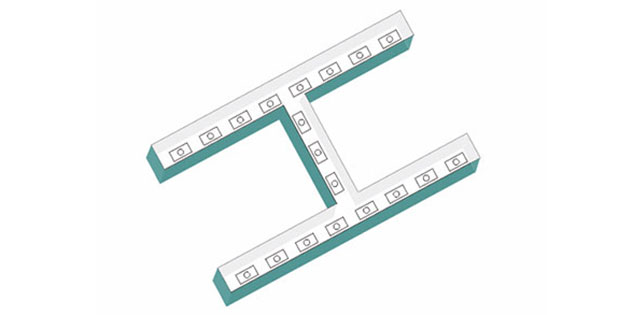

Miniled moduli so odlični za uporabo v svetlobnih črkah
|
|
